Описание

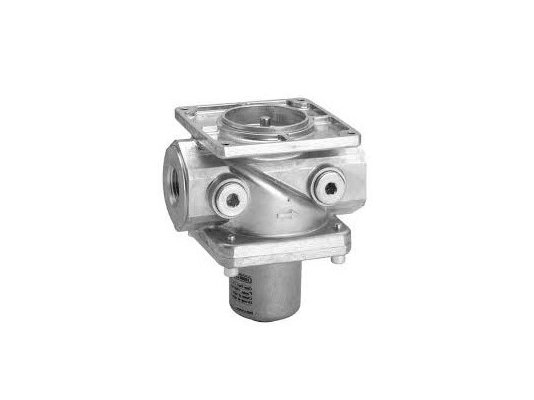

Газовый электромагнитный клапан Elco VGG10.204P, арт: 13016747 служит для оснащения газовых установок с давлением газа до 1,2 бар и расходом до 8,9 м3/ч. Работает в сочетании с исполнительным механизмом SKP. Соответствует стандарту EN161, класс А группа 2. Обеспечивает быстрое и герметичное запирание потока и безопасную эксплуатацию газового оборудования.
Устройство и особенности
Газовый одинарный клапан оснащен литым корпусом из алюминия, стойкого к температурным воздействиям, ударам, износу, коррозии. Установка в газопровод осуществляется с помощью фланцев. На входе интегрирован сетчатый металлический фильтр, который не пропускает грубые частицы размером от 0,9 мм. Внутри размещен шток, при перемещении которого изменяется положение клапана (шток втянут – клапан открыт, шток выдвинут – клапан закрыт).
Отличия модели:
- для работы с газами семейства I…III,
- медленное открытие, быстрое закрытие,
- отверстие для соединения – Rp 3/4,
- максимальное давление газа – 1200 мбар,точка Rp 1/4 , число соединений – 4,
- для горелок с расходом до 8,9 м3/ч.
Требования по монтажу
Газовый электромагнитный клапан Elco VGG10.204P может устанавливаться на газовых трубопроводах в любом положении. Течение потока газа должно совпадать с указанным стрелкой направлением. В местах с агрессивной внешней средой поверхности клапана необходимо обработать защитным покрытием во избежание разрушения металла. Допустимые температуры эксплуатации: от -10 до +60°C. ,
