Описание
Газовый электромагнитный клапан Elco VGF10.404P, арт: 65300840 используется в системах управления и регулирования подачи газа совместно с исполнительным механизмом. Рассчитан на давление в магистрали до 600 мбар. Сертифицирован по стандарту EN161, класс А группа 2 (при эксплуатации с приводом SKP).
Особенности VGF10:
- для работы с газом семейства I…III,
- открытие – медленное, закрытие – быстрое,
- давление газа – не более 0,6 бар,DN 40, PN16 по ISO 7005,
- наличие профиля, ход штока неограничен,
- 4 контрольных точки, параметры присоединения – Rp 1/4 ,
- температуры окружающей среды: -10…+60°C, газа: 0…+60°C,
- устойчивая работа при эксплуатации в режиме слабого огня,расход газа – 32,3 м3/ч.
Конструкция

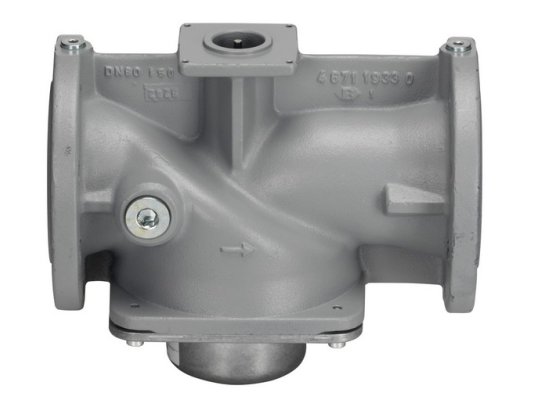

Двухходовой клапан оснащен коррозиестойким чугунным корпусом. На входе потока размещен фильтр из металлической сетки с отверстиями 0,9 мм для удержания грубых частиц, благодаря чему не нарушается герметичность клапана, не повреждаются размещенные после него приборы.
Требования по монтажу
При монтаже Elco VGF10.404P не требуется использование специальных инструментов и дополнительных уплотнений. Клапан может устанавливаться в вертикальный и горизонтальный газопровод так, чтобы стрелка на корпусе совпадала с направлением движения потока. Стабильная работа клапана гарантирована при соблюдении требований по эксплуатации, включая температурный режим, отсутствие конденсации, влаги и обледенения корпуса. При повышенной агрессивности внешней среды необходимо защитить корпус от коррозии.
Применение
Газовые электромагнитные клапаны Siemens VGF10 применяются для функции запирания в сочетании с электрогидравлическим приводом SKP1, а также для регулирования давления и отсечения потока совместно с приводом SKP2/ SKP5/ SKP7. Могут выполнять регулирующую функцию совместно с устройством SQX и адаптером AGA60. Место использования – генераторы горячего воздуха, промышленные газовые агрегаты, линии приточного воздуха.
