Описание

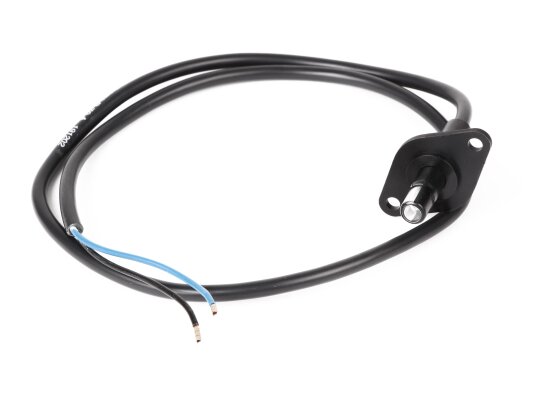

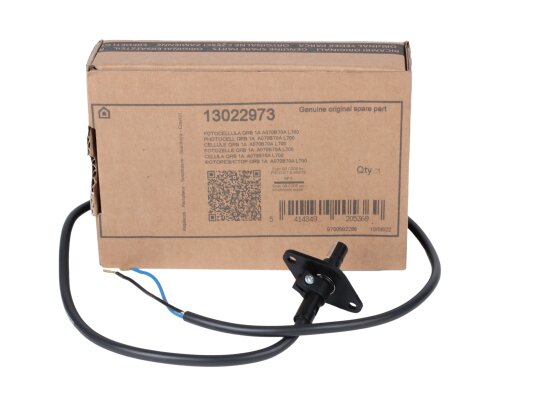

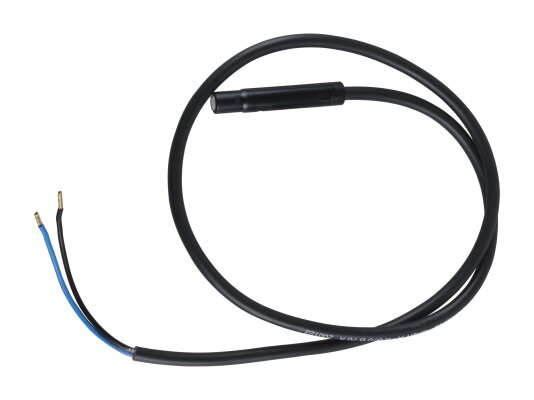

Датчик пламени Elco QRB1A-A070B70A предназначен для регистрации излучения, исходящего при горении жидкого топлива. Встраивается в горелки с прерывистым режимом работы. Подключается к топочному автомату для передачи сигналов о наличии/ отсутствии пламени. Длина кабеля питания – 700 мм.
Основные характеристики и особенности:
- датчик контроля жёлтого пламени,
- светочувствительный элемент – фоторезистор,
- фронтальная и боковая видимость (90°),
- прибор нормальной чувствительности,
- защита детектора от ударов, грязи и постороннего вмешательства,
- уровень пыле-, влагозащиты – IP 40,
- встроенный двужильный кабель питания из термопласта длиной 0,7 м,
- без мягкой пластмассовой вставки,
- операционные температуры: от -20 до +60 градусов.
Важно! Датчик пламени реагирует не только на пламя, но и на источники постороннего излучения, например, регистрирует свет от футеровочного кирпича в камере сгорания.
Монтаж

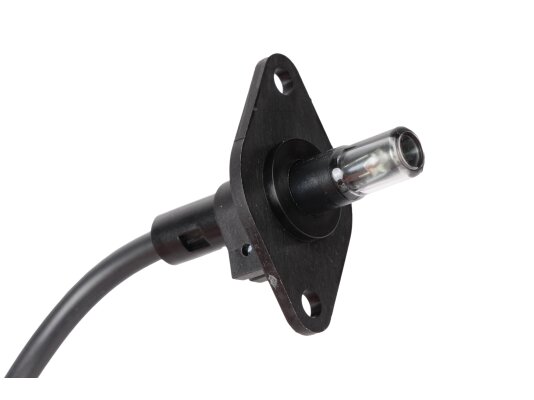

Крепление датчика пламени Elco QRB1A-A070B70A осуществляется на фланец. Направляющая канавка фланца и кулачковый упор на зажиме гарантируют устойчивость и точное расположение прибора в зоне максимальной видимости пламени.
