Описание

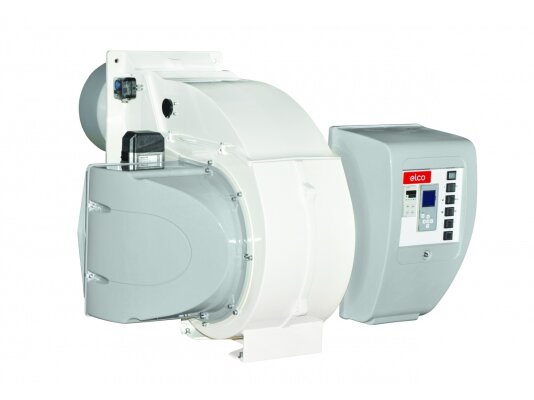

Газовая горелка Elco EK-EVO 7.3600 G-E/BT3/KN, арт: 3752747 применяется для сжигания природного газа в промышленных котлах, печах и теплогенераторах. Работает в плавно-двухступенчатом режиме, с электронным регулированием мощности в широком диапазоне,
от 580 до 4300 кВт. Горелка обеспечивает чистое сгорание, стабильное пламя в топках любой конфигурации, высокую эффективность и экономичность. Ориентируемый на 180° кожух воздухозаборника обеспечивает вариативность монтажа. Продуманная эргономика, встроенный дисплей и свободный доступ к ключевым элементам конструкции упрощают настройку, программирование параметров и обслуживание горелки.
Подробнее о газовой горелке Elco EK-EVO
Газовая горелка имеет моноблочную конструкцию с алюминиевым корпусом и кожухом звукоизоляции. В состав горелки входит вентилятор, газовая рампа с газовым фильтром, короткая огневая голова стандартного исполнения Low Nox. Щит управления, монтируемый на корпус, объединяет устройство управления BT300, электродвигатель вентилятора с прямым пуском, клеммы соединений.
Пламенная голова обеспечивает чистое сгорание газовоздушной смеси, уверенный розжиг, стабильное горение пламени независимо от модификации камеры сгорания. Верхняя крышка корпуса легко демонтируется, предоставляя свободный доступ к элементам пламенной головы и вентилятору, что позволяет выполнять операции техобслуживания без снятия рабочего узла с горелки.
Для удобства настройки параметров, отслеживания данных горелка оснащена дисплеем с 5-кнопочной клавиатурой и подсветкой. Продуманный интерфейс и универсальный язык программирования Elcogram, созданный с применением символов, пиктограмм и числовых обозначений, упрощает регулировку горелки и считывание информации.
Горелки Elco EK-EVO за счет специального дизайна и формы, а также ориентируемого на 180° кожуха воздухозаборника могут крепиться в любом положении.
По запросу доступны датчик кислорода/ углекислого газа, интерфейс Profibus, частотный регулятор скорости вентилятора Variatron, PID-регулятор мощности. Перечень дополнительных опций уточняйте у консультантов АНКАС.
Основные параметры и особенности горелки:
- соответствие стандартам EN 676 и EN 267,
- работа от сети 400 В, 50 Гц, 230 В, 50/60 Гц,
- электронное прогрессивное регулирование мощности, 2-ступенчатый режим,
- диапазон мощности: 580-4300 кВт,
- защита от проникновения пыли, влаги класса IP41,
- 2-й класс экологичности, стандарт EN 676 (объем выбросов NOx 120 мг/кВтч),
- длина огневой головы – 375 мм (короткая),
- потребляемая мощность: 7500 Вт,
- ионизационный контроль пламени,
- допустимые температуры эксплуатации (окр. среда): 0…+40 °C,
- незначительный уровень шума, 81 дБ,
- фиксация на фланцы DN 65, подключение газа справа,
- коэффициент модуляции 1:5,
- готовая газовая рампа GT-S453-65, GT-D454-65, GT-D453-2, GT-S452-2 с газовым фильтром,
- топочный автомат Lamtec BT300 для управления и контроля функциями,
- защита от тепловых потерь при остановке процессов горения (автоматическое закрытие воздушной заслонки).
Рабочая среда
Горелки для котлов отопления Elco EK-EVO могут использоваться в промышленных системах сжигания природного газа E, L, LL (стандарт EN437), низшая теплотворная способность 6,99…11,39 кВт·ч/м3.
Преимущества:
- электронное прогрессивное регулирование мощности в широком диапазоне,
- автоматизация всех функций управления и контроля,
- чистое сжигание газа, 2 класс экологичности по EN,
- высокая стабильность пламени в любых камерах сгорания,
- собранная и испытанная на утечки газовая рампа с фильтром,
- продуманная эргономика, встроенный дисплей,
- простой и понятный язык программирования,
- возможность монтажа в любом положении,
- лёгкий доступ к компонентам горелки для быстрого запуска и обслуживания,
- предотвращение тепловых потерь при остановке работы горелки,
- незначительный уровень шума,
- сохранение настроек огневой головы после сервисных операций.
Место установки
Газовые горелки для котлов отопления Elco EK-EVO размещаются в закрытых помещениях или снаружи, при условии отсутствия агрессивной внешней среды, защиты от атмосферных осадков и соблюдения температурного режима.
